Frente y dorso
Aplicación lineal coordinada sobre las dos caras del envase, con producciones que pueden alcanzar 150 unidades por minuto según el centrado requerido.
Volver a proyectos
Plataforma de referencia · Multisectorial
Etiquetadora multiformato lineal y cilíndrica
La plataforma de referencia de TEGAMAQ para resolver en una misma máquina producciones lineales y cilíndricas con múltiples niveles de orientación, aplicación y control.
150envases/minuto en lineal
110envases/minuto en cilíndrico
3cabezales posibles
0piezas de formato
El reto
Concentrar formatos, orientaciones y controles muy distintos en una plataforma ágil.
La máquina debía responder a envases planos, ovalados, cilíndricos y de geometría compleja sin depender de juegos de piezas específicos. También tenía que admitir distintas posiciones de etiqueta, codificación, inspección y elementos opcionales, manteniendo cambios de formato rápidos y una producción elevada.
La solución
Una arquitectura modular preparada para cada recorrido de producto.
La configuración combina transporte lineal, giro controlado, orientación previa y hasta tres cabezales. Impresión, visión y posicionamiento se añaden sobre una base mecánica accesible, con ajustes reproducibles y sincronización electrónica.
Cilíndrico multiformato
Etiqueta envolvente, dos etiquetas o aplicación posicionada respecto a una marca o a otra etiqueta, hasta aproximadamente 100–110 envases por minuto.
Tercer cabezal opcional
La plataforma puede incorporar un tercer aplicador para etiquetas promocionales, hologramas u otras funciones especiales.
Impresión y visión
Integración de marcado y cámaras para verificar información impresa, presencia y posición final de las etiquetas.

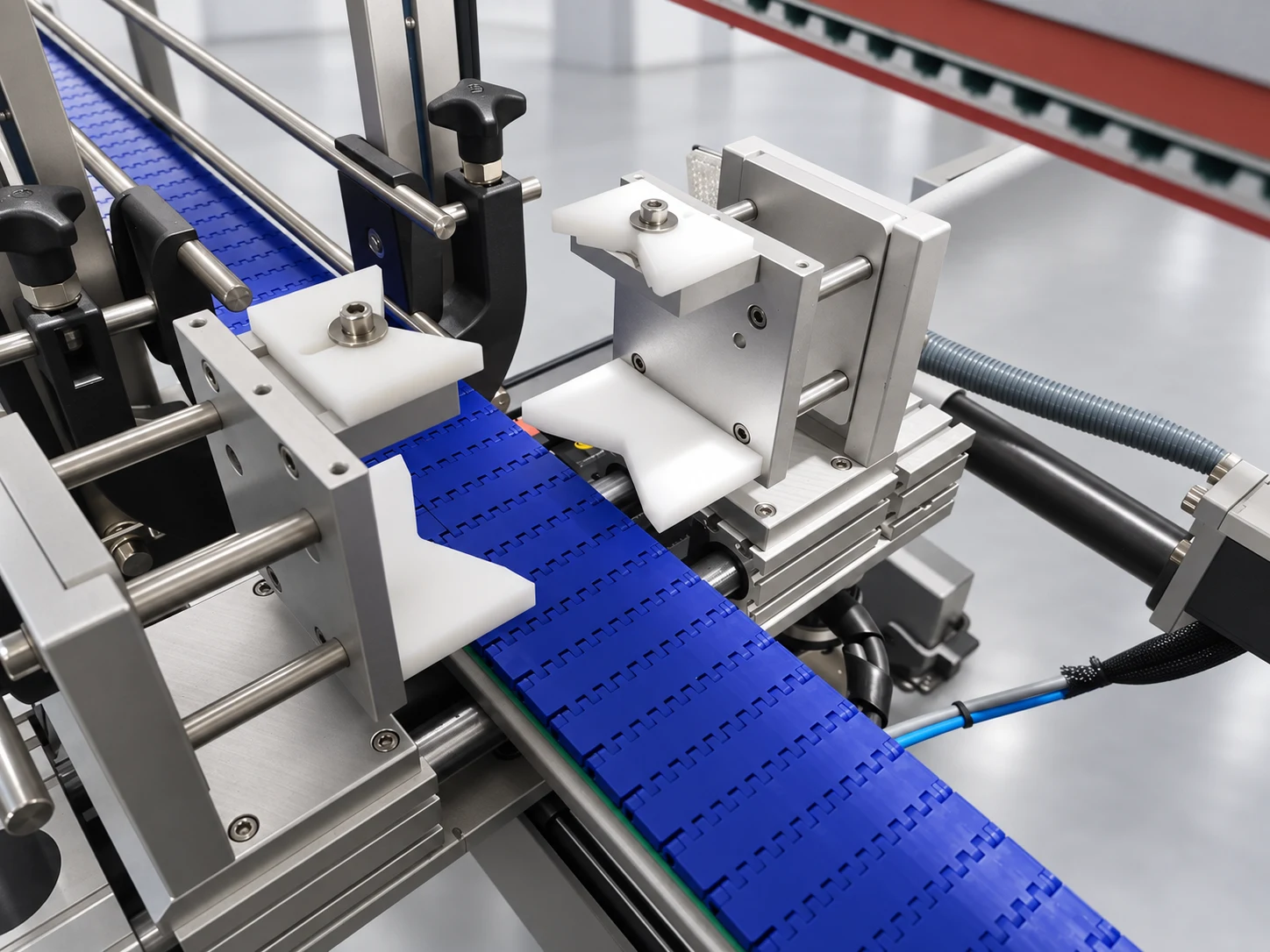

Orientación servoaccionada
Centradores de bandas y mordazas con servo posicionan envases de formas complejas antes de la aplicación.

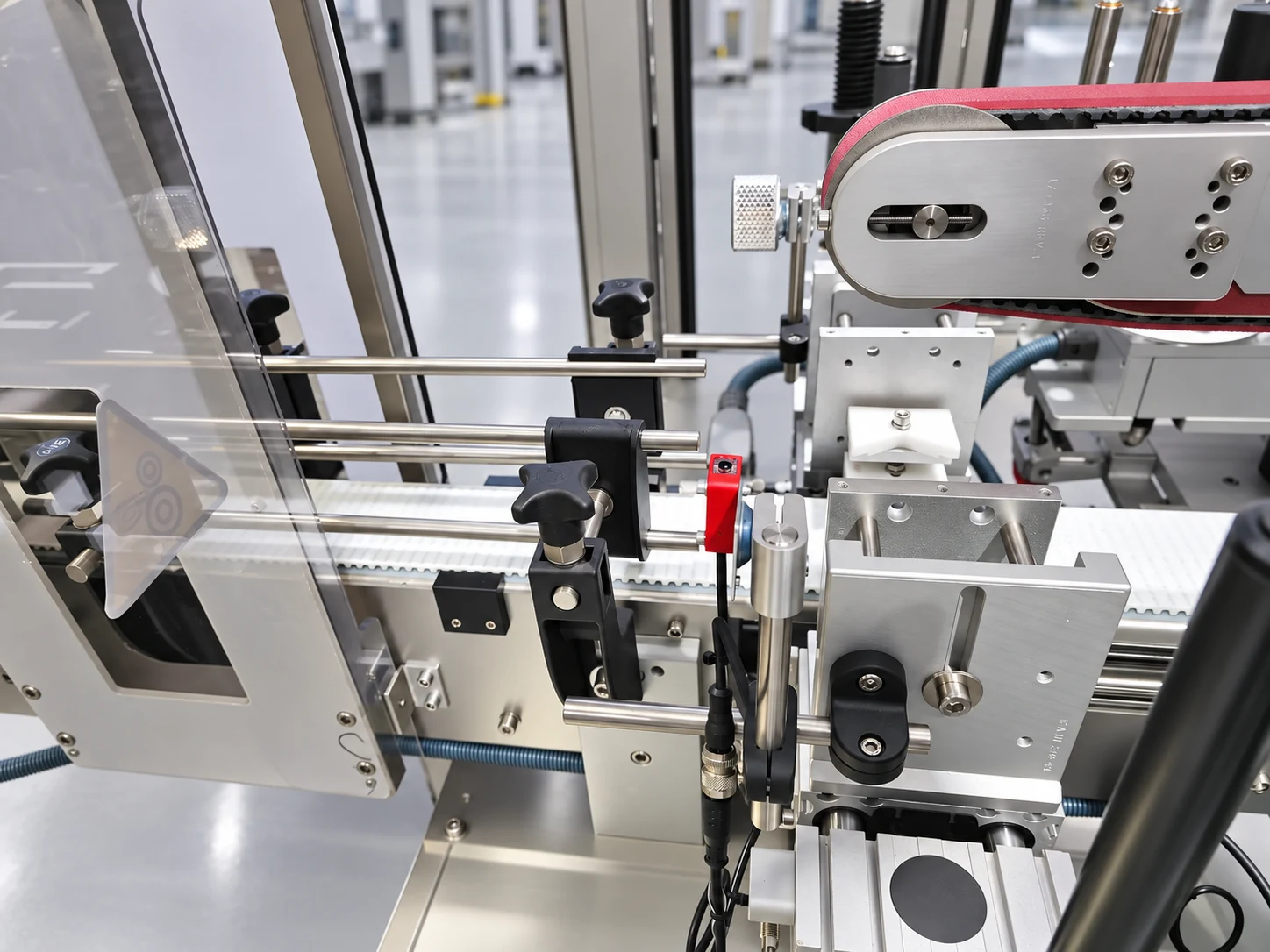

Transporte sincronizado
La banda presionadora superior trabaja mediante eje eléctrico sincronizado con el transporte para sujetar el envase sin perder cadencia.
Configuración abierta
Cada módulo responde a una necesidad real de producción.

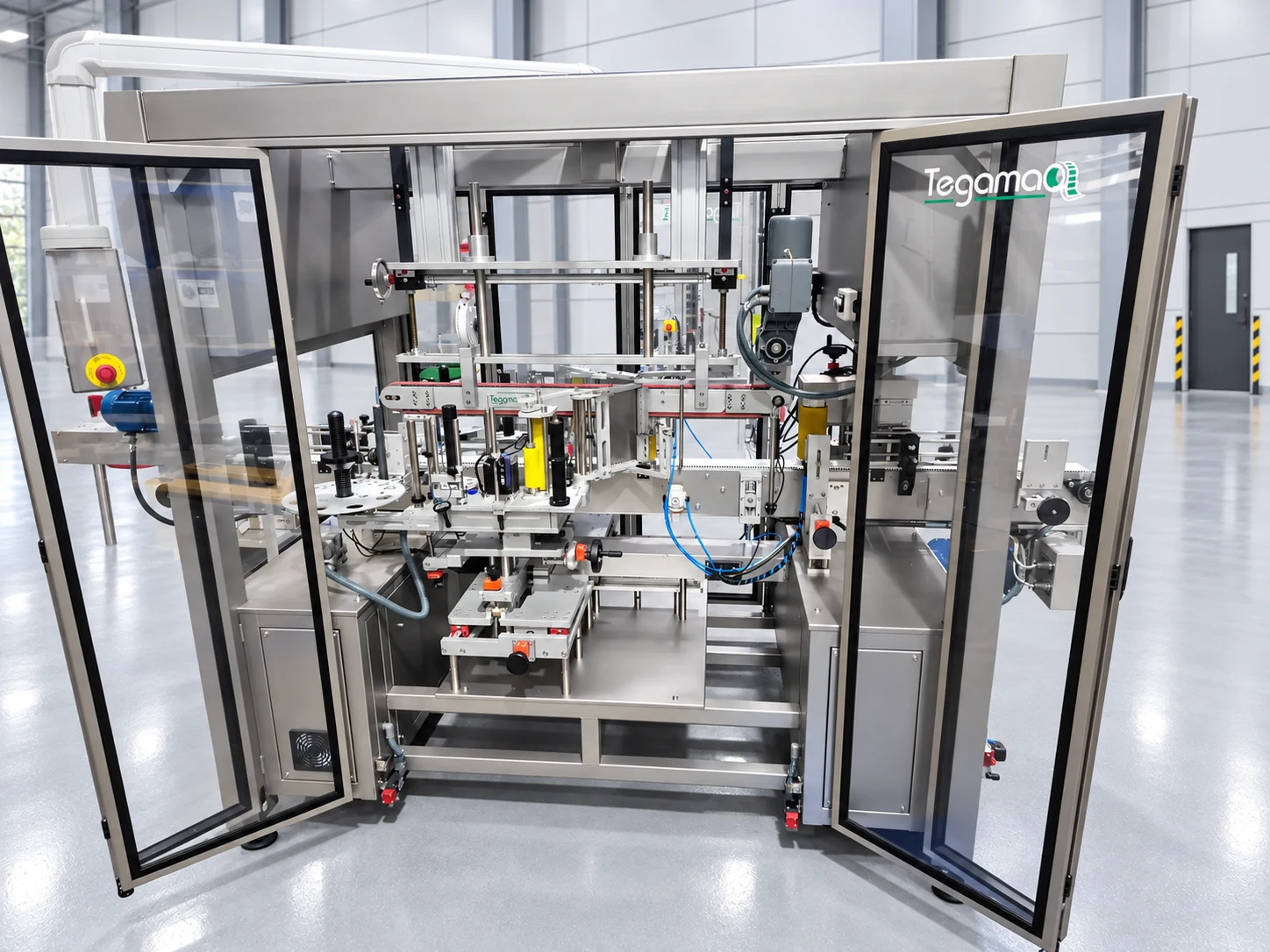

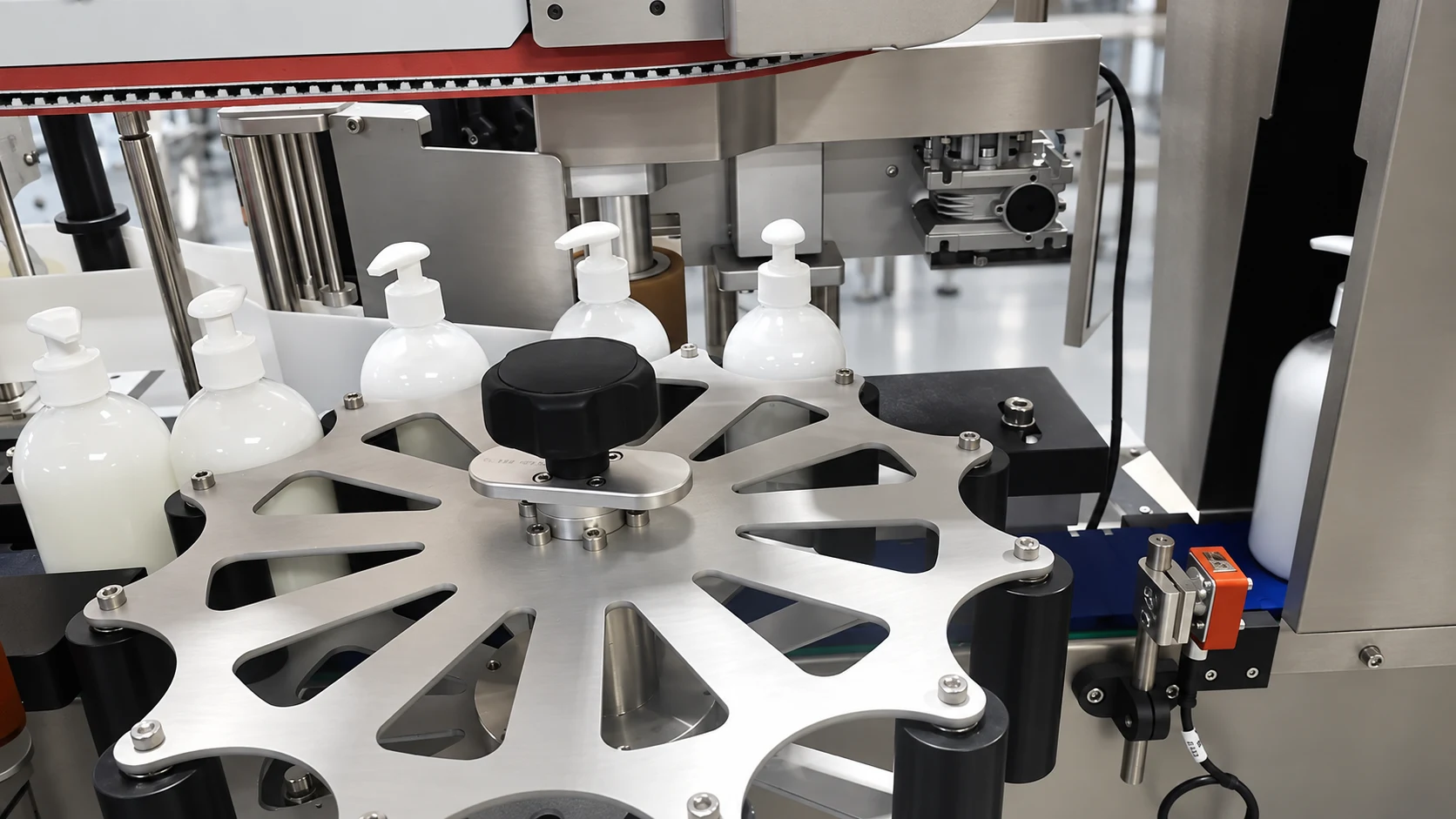

La máquina completa, las mordazas centradoras, la banda presionadora y la estrella de giro muestran cómo una misma plataforma se adapta a productos muy distintos.
Resultado
Cambios rápidos, sin piezas de formato y con margen para crecer.
El resultado es una plataforma robusta que pasa de lineal a cilíndrico con ajustes ágiles, admite nuevos módulos y mantiene precisión tanto en producciones flexibles como en líneas de mayor cadencia.
